Az épület kialakításának egyik legfontosabb szempontja az volt, hogy a bérbeadható irodaszintek a későbbi bérlők igényei szerint szabadon alakíthatók legyenek. Emiatt olyan épületautomatizálási rendszert kellett kialakítani, amely már a kivitelezés korai szakaszában biztosítja a szükséges infrastruktúrát, ugyanakkor nem korlátozza a későbbi belsőépítészeti és funkcionális kialakítást.

A KNX rendszer decentralizált és rugalmas felépítése lehetővé tette, hogy a shell & core kivitelezés során csak a szükséges alapinfrastruktúra kerüljön kiépítésre, a végleges helyiségek és funkciók pedig a bérlői igényeknek megfelelően, később kerüljenek kialakításra.

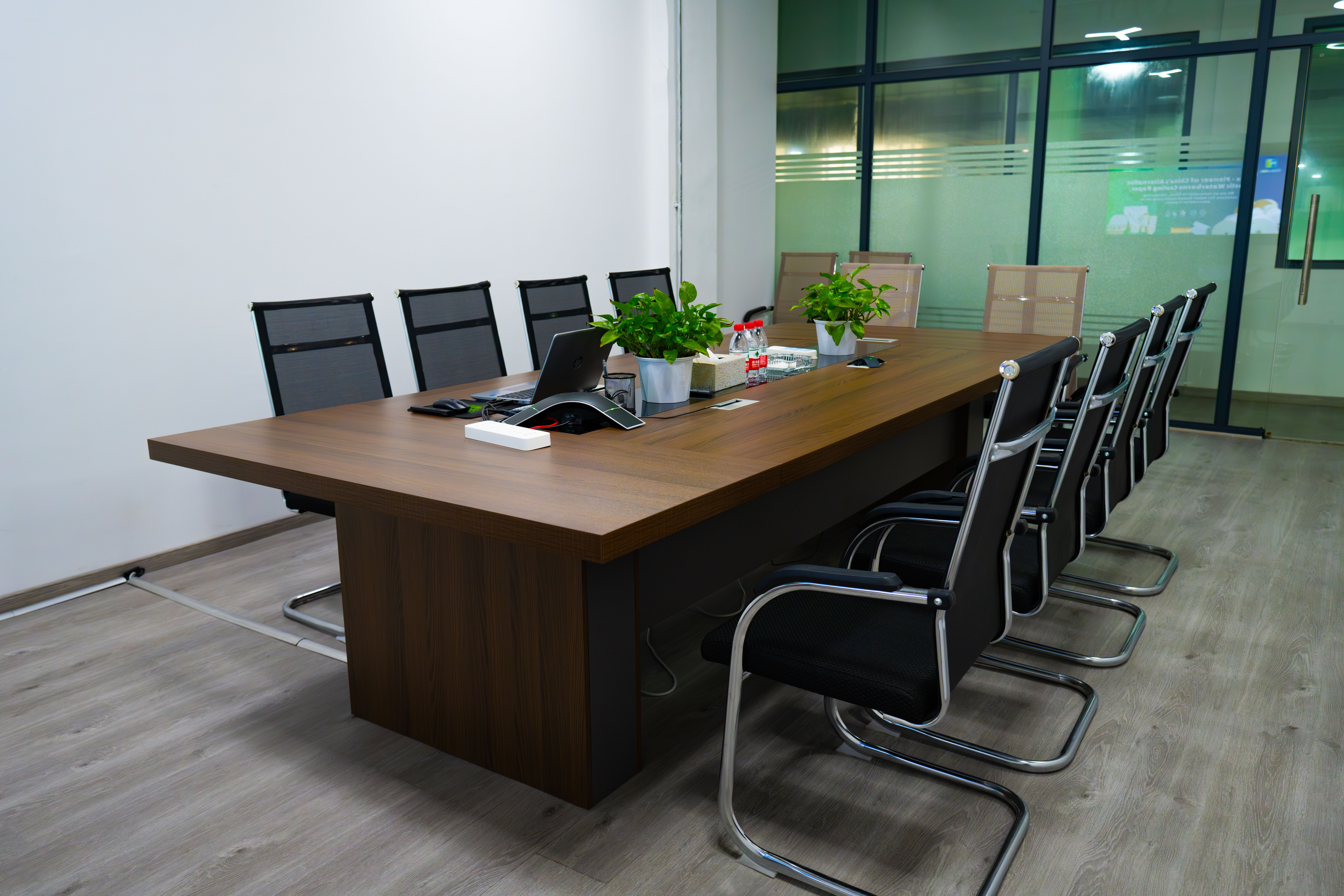

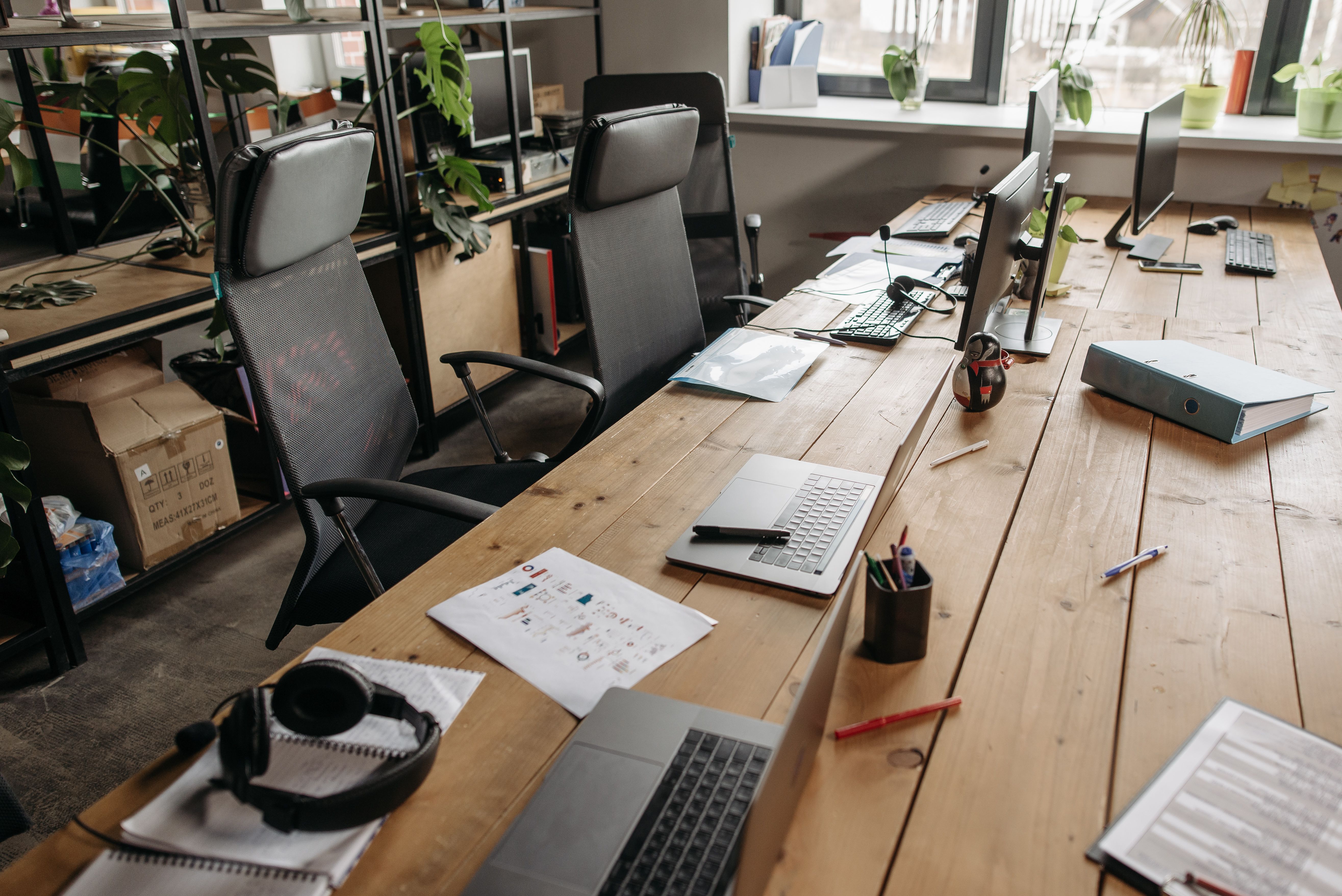

A projekt egy új építésű, földszintből és három emeletből álló irodaház épületautomatizálási rendszerének kialakítását foglalta magában. Az épület szintenként önállóan bérbe adható irodaterületekből áll, ezért a rendszer kialakításánál kiemelt szempont volt a későbbi bérlői igényekhez való rugalmas alkalmazkodás.

A KNX rendszer már a shell & core kivitelezés során kialakított alapinfrastruktúrát biztosít, amelyhez a későbbiekben tetszőleges irodai elrendezés és funkciórendszer illeszthető. Így az irodák kialakítása, a világítás, az árnyékolás és a kezelőszervek a bérlő igényei szerint alakíthatók anélkül, hogy az épületautomatizálási rendszer alapjait újra kellene építeni.

Hogyan működik?

Az épület KNX rendszere már a shell & core kivitelezés során kialakított alapinfrastruktúrára épül. A központi fővonalhoz szintenként önálló KNX vonalak kapcsolódnak, így az egyes irodaszintek egymástól függetlenül alakíthatók és bővíthetők. A későbbi bérlői kialakítás során a világítás, az árnyékolás és a kezelőszervek szabadon igazíthatók az adott irodaterület kialakításához, miközben a KNX rendszer alapinfrastruktúrája változatlan marad.

Az elkészült irodákban a világítás DALI rendszeren keresztül szabályozható, a kezelést pedig KNX taszterek biztosítják. A világítás kapcsolása és dimmelése, valamint a motoros árnyékolók vezérlése egyaránt az egységes KNX rendszerbe integrálva működik.

Az épület gépészeti rendszereinek központi elemei a szintenként kialakított légkezelők. Mivel a légkezelők gyári automatika és érzékelők nélkül érkeztek, a működésükhöz szükséges mérési és vezérlési infrastruktúrát a helyszínen alakítottuk ki. A rendszer hőmérséklet- és nyomásérzékelők, valamint nyomáskülönbség kapcsolók segítségével folyamatosan felügyeli a légkezelők működését, többek között a szűrők állapotát és a ventilátorok hibáit.

A befúvás és elszívás oldali zsaluk, valamint a forgódobos hővisszanyerő működése automatikusan szabályozott. Az előtemperálást VRV hőszivattyús rendszer biztosítja, amely fűtési és hűtési üzemmódban is támogatja a légkezelők működését.

A szintek légellátását VAV eszközök szabályozzák, amelyek Modbus RTU kommunikáción keresztül kapcsolódnak a KNX rendszerhez. A légmennyiség szabályozása előre meghatározott légmennyiség alapjel érték alapján történik, a VAV egységek pedig szükség esetén teljesen nyithatók vagy zárhatók. A konyhák és a mellékhelyiségek egyedi elszívói időprogram alapján működnek.

Az épület vízfogyasztását M-Bus rendszer méri és naplózza, az üzemeltetők pedig központi vizualizáción keresztül követhetik a gépészeti rendszerek állapotát, a fogyasztási adatokat és az esetleges hibajelzéseket. A rendszer távoli elérést is biztosít, így az üzemeltetés helyszínen kívülről is felügyelhető.

A légkezelők teljes indítási és leállítási folyamatát egyedi Lua scriptekkel alakítottuk ki, így az egyes berendezések működése az előírt sorrendben, a szükséges feltételek ellenőrzése mellett történik.

A cél egy kis alapterületű, modern lakás kényelmes és intelligens automatizálása volt úgy, hogy a rendszer a mindennapi használat során egyszerűen kezelhető maradjon. Fontos szempont volt a különböző világítási megoldások egységes kezelése, az árnyékolás és a klímaberendezések automatizálása, valamint az, hogy a lakás állapota távolról is ellenőrizhető legyen.

A rendszer kialakításánál ugyanakkor fontos volt a különböző gyártók és technológiák integrálhatósága. A KNX rendszer így nem zárt megoldásként, hanem a lakás különböző intelligens eszközeinek egységes alapjaként működik.

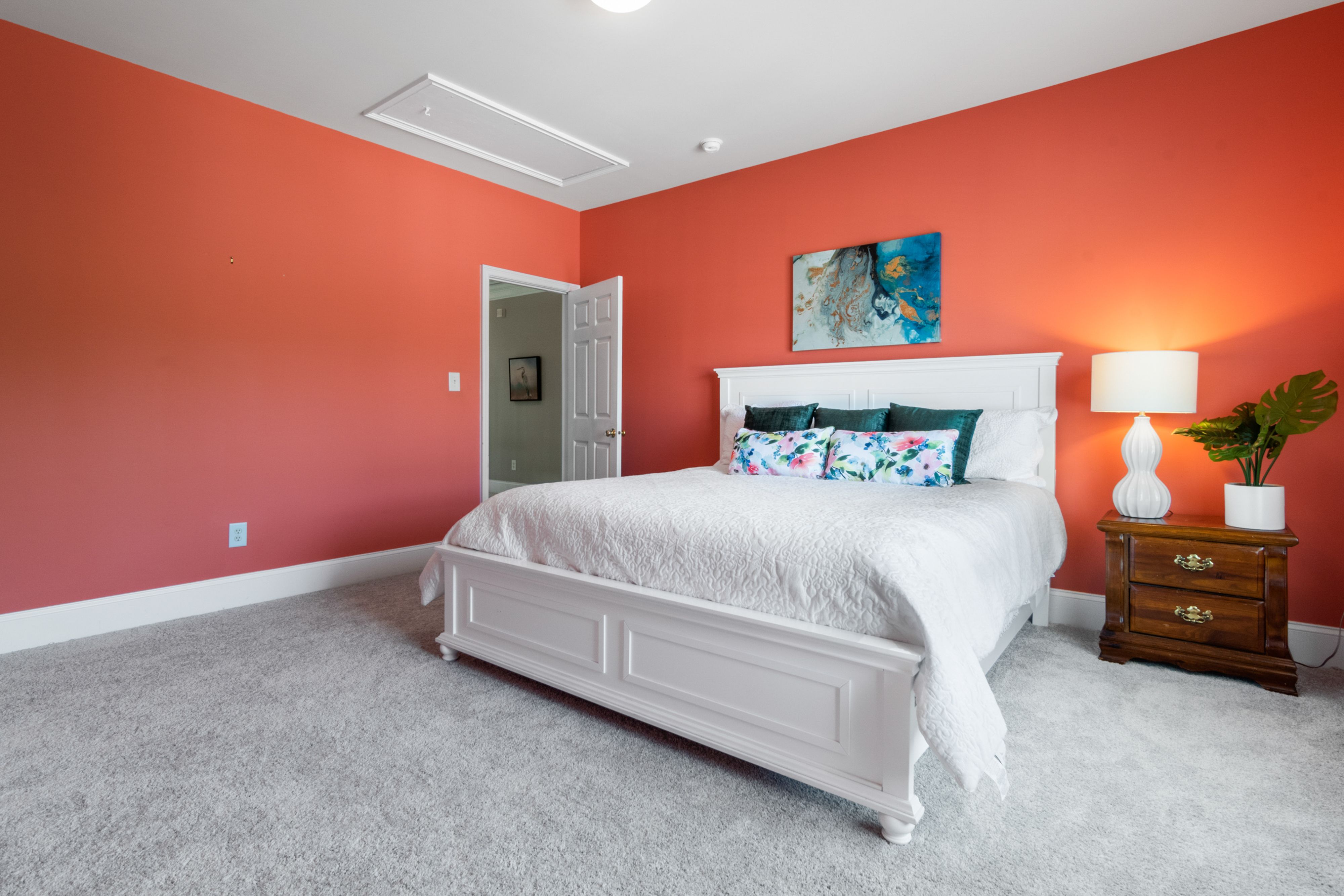

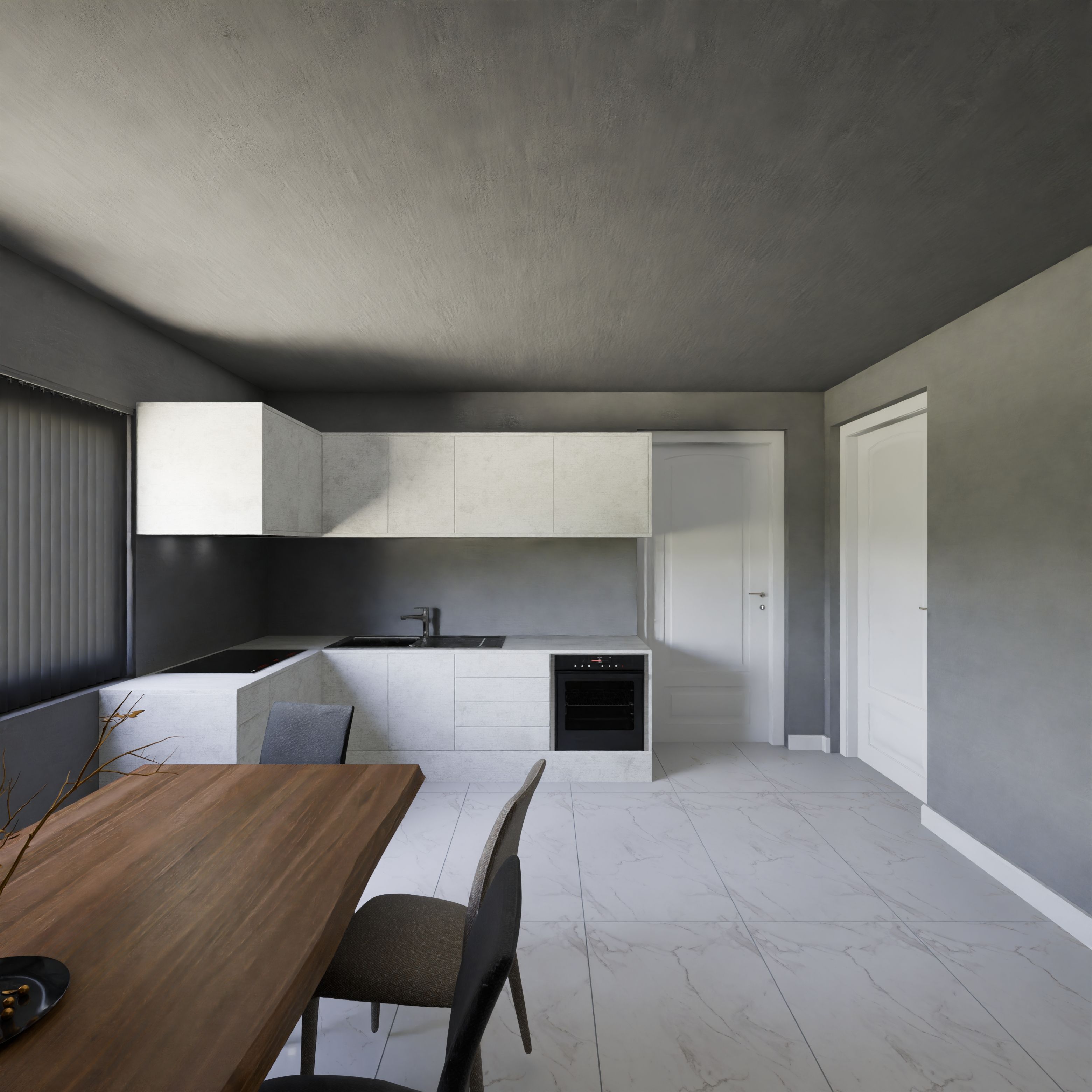

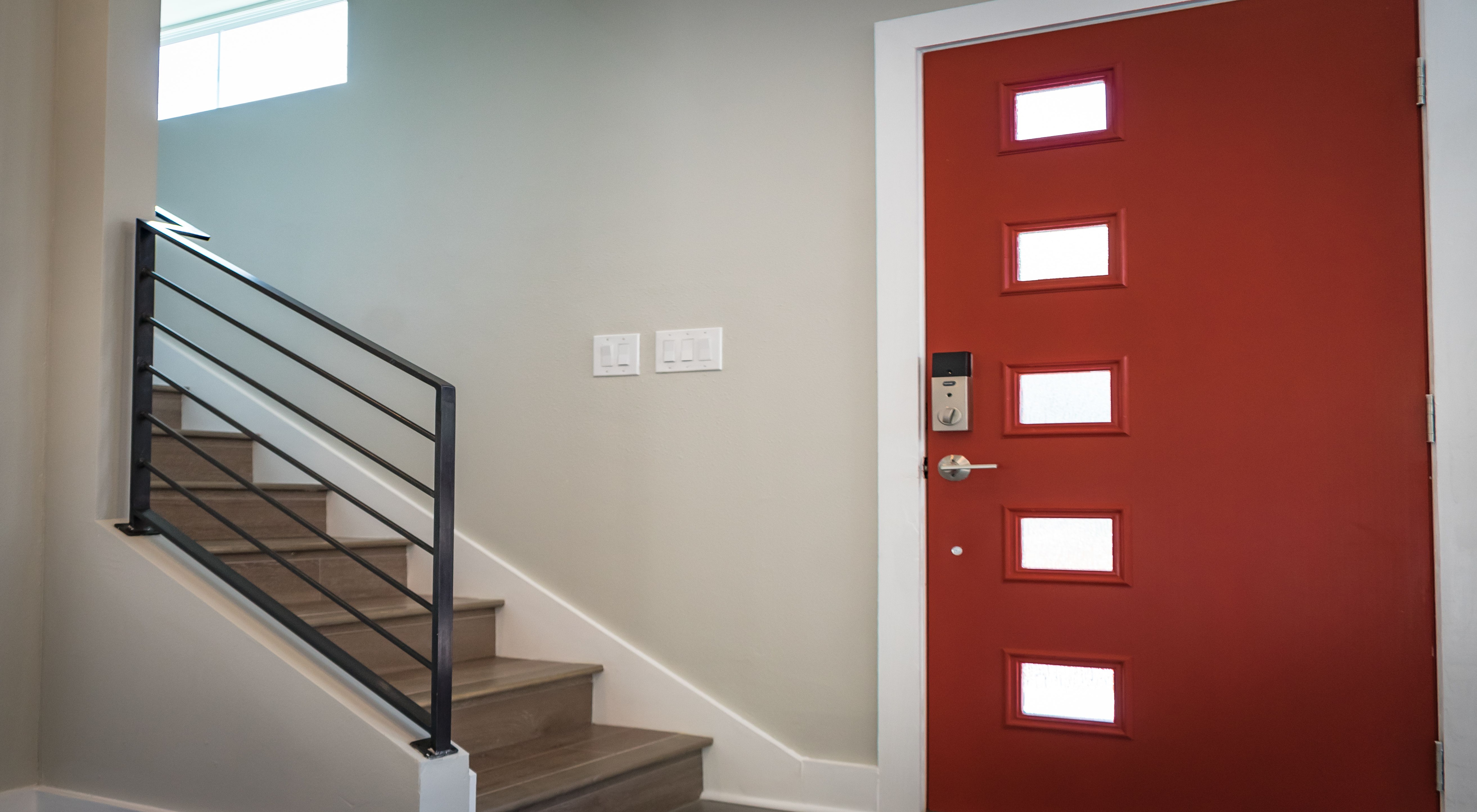

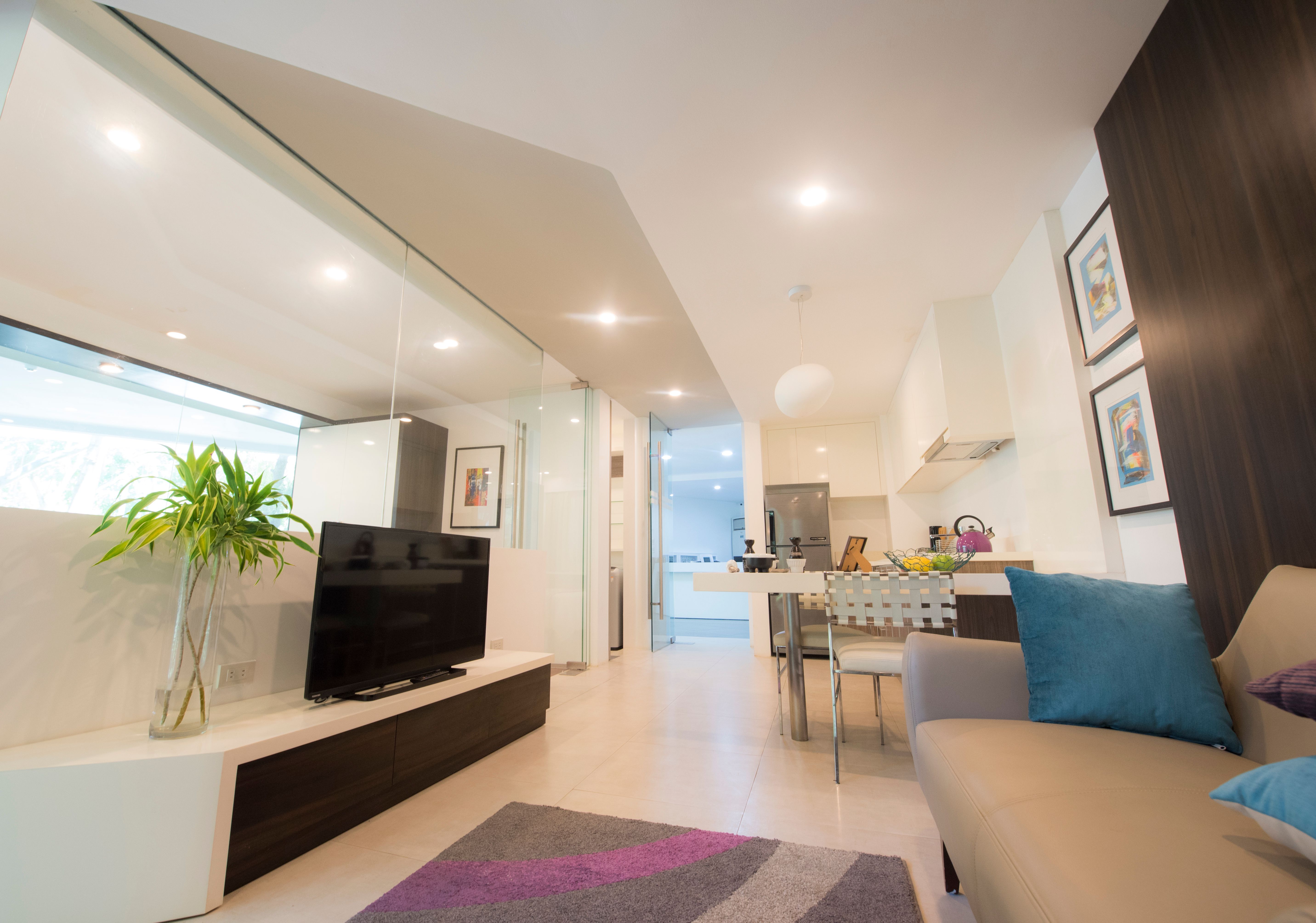

A projekt egy 40 m²-es budapesti lakás teljes körű épületautomatizálását foglalta magában. A cél egy olyan intelligens, mégis egyszerűen használható rendszer kialakítása volt, amely a lakás minden fontos funkcióját egységesen kezeli, miközben a különböző gyártók és technológiák szabadon integrálhatók maradnak.

A KNX rendszerbe integráltuk a világítást, a motoros redőnyöket és a Mitsubishi klímaberendezéseket, miközben a Philips Hue világítás és egyéb Ikea-s okos kiegészítők (Zigbee alapon vízbetörés érzékelő, ablak/terasz ajtó nyitás érzékelők) Matter kapcsolaton keresztül a 1Home Server segítségével vált a rendszer részévé. A teljes lakás egyetlen, egységes felületről vezérelhető, akár távolról is az Apple Home vizualizációs rendszerből.

Hogyan működik?

A lakás világítása egységes rendszerben vezérelhető, annak ellenére, hogy több különböző világítási technológia kapott helyet. A hagyományos kapcsolt világítás mellett Philips Hue lámpák és MDT KNX LED-szalag vezérlőkkel működtetett LED szalagok is a rendszer részét képezik. A Philips Hue világítás 1Home segítségével, Matter kapcsolaton keresztül integrálódik a KNX rendszerbe.

A LED szalagok fényereje és színhőmérséklete is szabályozható. A Tunable White és Human Centric Lighting megoldásnak köszönhetően a világítás színhőmérséklete a napszakhoz és a kívánt hangulathoz igazítható, így a világítás nemcsak funkcionális, hanem a komfortérzetet is támogatja.

A motoros redőnyök szintén a KNX rendszer részei, így az árnyékolás a lakás többi funkciójával összehangoltan vezérelhető. A felhasználó igény szerint manuálisan is beavatkozhat, miközben az automatizált működés lehetősége is rendelkezésre áll.

A Mitsubishi klímaberendezések KNX gateway segítségével közvetlenül kapcsolódnak az épületautomatizálási rendszerhez. Így a fűtési és hűtési funkciók ugyanabból a rendszerből vezérelhetők, mint a világítás és az árnyékolás.

A lakás levegőminőségét a rendszer folyamatosan figyeli. Mivel az ingatlanban nincs központi légkezelő rendszer, a megfelelő szellőztetésről a felhasználónak kell gondoskodnia. Ha a CO₂-szint meghaladja az 1000 ppm értéket, a rendszer automatikus push értesítést küld, így a lakó időben értesül arról, hogy szükség van szellőztetésre.

A teljes lakás egyetlen, egységes felületen vezérelhető az Apple Home rendszerben, amelyet az 1Home integráció biztosít. A felhasználó ugyanarról a felületről kezelheti a világítást, az árnyékolást és a klímaberendezéseket, így nincs szükség külön alkalmazások használatára.

A távoli elérésnek köszönhetően a lakás állapota és a vezérelt rendszerek távolról is ellenőrizhetők. Így akár a világ másik feléről is ellenőrizhető, hogy minden rendben van-e az ingatlanban, illetve szükség esetén a rendszer funkciói távolról is vezérelhetők.
